EP
产品详情
磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡 。
用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

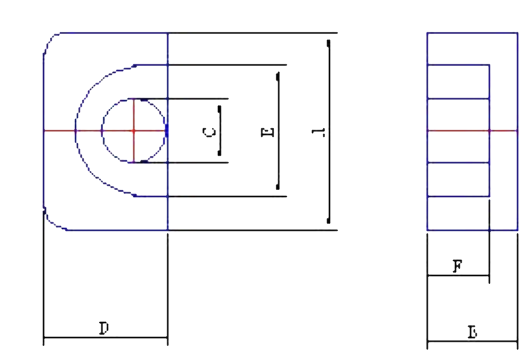

| 型号 TYPE | 尺寸 Dmimensions(mm) | |||||
| A档（外档） | B档（内档） | C档（中柱） | D档（厚度） | E档（内高） | F档（总高） | |
| EP18 | 18±0.5 | 11.5min | 5.7±0.3 | 11±0.3 | 5.4±0.3 | 8.3±0.3 |
| 型号 TYPE | 有效参数 | 重量（克） | 电感量 | |||
| C1 | Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | |
| EP18 | 0.7956 | 27.539 | 34.6102 | 953.133 | 12.2 | 1800 |
Pc值测试条件为100KHz,200mT,100℃
