QP
产品详情
磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡 。
用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

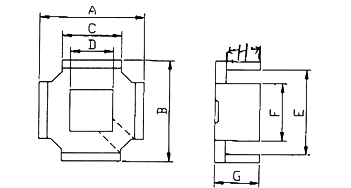

| 型号 TYPE | 尺寸 Dmimensions(mm) | |||||||
| A档（外档） | B档（外档） | C档（中柱） | D档（中柱） | E档（内档） | F档（中柱） | G档（总高） | H（内高） | |
| QP2612 | 26±0.3 | 26±0.3 | 14.1±0.2 | 10.5±0.2 | 21MIN | 10.5±0.2 | 5.9±0.1 | 3.35±0.1 |
| QP2912 | 29.1±0.5 | 29.1±0.5 | 16.6+0.2-0.4 | 12±0.2 | 22.5MIN | 12±0.2 | 6±0.1 | 3.05±0.1 |
| QP30/25 | 29.1±0.5 | 29.1±0.5 | 16.6+0.2-0.4 | 12+0.1-0.4 | 23.9min | 16.6+0.2-0.4 | 12.5±0.3 | 9.55±0.1 |
| 型号 TYPE | 有效参数 | 重量（克） | 电感量 | ||
| Le | Ae | Ve | Weight(g) | AL(nh/N2)±30% | |
| QP2612 | 19.8 | 5500 | |||
| QP2912 | 24.3 | 148 | 3592 | 28.2 | 7800 |
| QP30/25 | 50.2 | 111 | 5572 | 46.2 | 5400 |
Pc值测试条件为100KHz,200mT,100℃
注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃
