产品详情

RM磁芯特点：磁屏蔽效果好，抗干扰能力强，漏磁小，分布电容低，骨架备有多路引脚，可设计多路输出变 压器，可高密度安装。但散热较差，安规成本较高。

用途：辅助功率变压器、驱动变压器、宽带变压器、载波滤波器、高稳定性滤波器。主要应用于载波通讯、网络、数字、电视、电子仪器等领域。

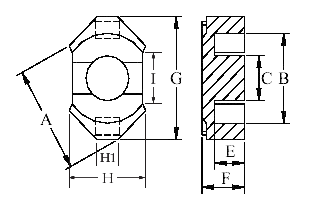

型号  TYPE 尺寸 Dmimensions(mm)
A档（外档） B档（内档） C档（中柱） E档（内高） F档（总高） G
RM6 14.4±0.5 12.5min 6.1±0.2 4.3±0.2 6.3±0.2 18.0±0.5
RM8-8 19.8±0.5 18.3±0.3 8.4±0.3 5.7±0.2 8.3±0.2 23.8±0.5
RM10 24±0.55 20.8min 10.4±0.3 6.3±0.2 9.2±0.2 27.85±0.65
RM12 29.8±0.12 24.9min 12.8-0.4 8.5+0.2 12.3±0.15 37.6±0.15

型号  TYPE 有效参数 重量（克） 电感量
C1 Le Ae Ve Weight(g) AL(nh/N2)±30%
RM6 28 35 990 5.8 1600
RM8-8 38 64 2430 14.5 1900
RM10 44 91.6 4059 22 3600
RM12 58.3 141.6 8270.9 44.4 5400

注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃

Pc值测试条件为100KHz,200mT,100℃
