产品详情



磁芯特点：体积小、感抗高、绕线方便、磁屏蔽及散热效果均衡 。

用途：载波滤波器、高灵敏度感应器、高效率传感器、电源转换变压器等。

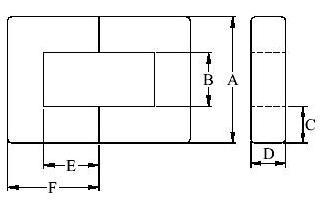

型号  TYPE 尺寸 Dmimensions(mm)
A档（外档） B档（内档） C档（边角） D档（厚度） E档（内高） F档（总高）
UU10.5 10.9±0.2 5.2min 2.5±0.2 4.8±0.2 5.4 8±0.2
UU14 14±0.2 8min 2.6±0.2 7±0.2 6.4±0.2 9.1±0.2


型号  TYPE 有效参数 重量（克） 电感量
C1 Le Ae Ve Weight(g) AL(nh/N2)±30%
UU10.5 3.287832 40.0005 12.16609 4876.6442 2.43 700
UU14 2.701953 49.91115 18.47225 921.9711 4.8 900

注：AL值测试条件为1KHz,0.25v,100Ts,25±3℃

Pc值测试条件为100KHz,200mT,100℃
